風淋門（風淋房）使用操作指南(最全整理版)

2019-11-25 12:36:20

風淋門（風淋房）是潔凈室入口理想的配套設備。風淋門不僅可以清除人體或貨物表面附著的塵埃，減少帶入潔凈室的塵埃量，同時兼有氣閘的功能，可以防止污染空氣由門進入潔凈室。

一、風淋門功能配置
1、配置紅外線光電感應開關，系統全自動運行控制，雙門電子互鎖，采線路板控制，帶語音提示操作說明；
2、整體冷軋鋼板制作，表面靜電噴塑；不銹鋼門及門框；
3、采用初、高效兩級過濾系統；
4、采用不銹鋼自動可旋轉噴嘴，進行全方位吹淋；
5、吹淋時間在10～99秒之間可自行設定；
6、模塊化設計、便于組裝、運輸。
二、風淋門系統配置（及備用件）
序號名稱主要性能參數數量備注
1大風量風機 1.15Kw2臺電源380V/50Hz
2 不銹鋼噴嘴165mm12個可旋轉噴淋
3 初效過濾器 2件自備
4 高效過濾器 610*610*120mm 2個效率99.95%
5 光電感應開關帶反光板 2套一用一備
6 電子插鎖聯動互控 2個DC12V
7 閉門器 2個外置式
8 門感開關 4個二用二備
9 指示燈 8個四用四備

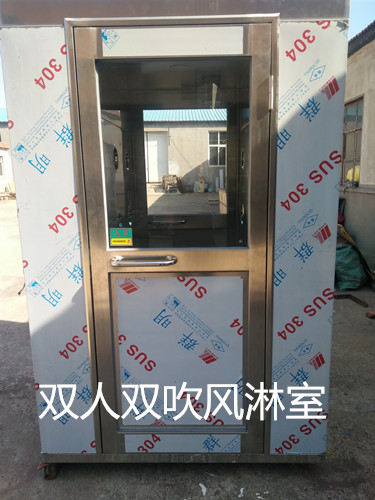

注：本風淋裝置僅限于單人（雙人）雙吹型以作為參考.

三、風淋門使用注意事項
1、風淋門門是電子聯鎖，當一扇門打開時另一扇門自動鎖定，切勿同時強迫開關兩扇門,系統運行時切勿強迫開關任何一扇門
2、吹淋時間一經設定，切勿隨意調節；
3、正常吹淋工作狀態下切勿觸摸或使用所有控制開關；
4、人或貨物感應區內,系統在接受感應后,方能進入吹淋程序；
5、切勿從風淋門內運輸大件物品,以免碰壞表面及電控件；
6、風淋門內外面板，切勿用硬物碰擊,以免刮傷；
7、須保持風淋門電器設備部位的良好通風、干燥；
8、已安裝定位的風淋設備，切勿隨意移動、整改；如有需要須有專業人員指導,移位須重新校對地面水平，以防門框變形，影響風淋門的正常工作。
四、風淋門安裝檢修說明
1、如需檢修、保養設備，必須由接受過專業培訓的人員操作；
2、風淋門電路安裝在進入門的上方箱體內，打開面板門鎖即可維修更換電路板，維修時一定要關掉電源；
3、高效過濾器安裝在主箱體的中間段（噴嘴板后面）拆開噴嘴面板即可拆下高效過濾器；(高效過濾器只可更換不能清洗）
4、初效過濾器（回風用）安裝在風淋門箱體下方兩側（即孔板后），拆開孔板即可更換或清洗；
5、風淋門風機安裝在風淋箱體側下方,拆開回風過濾
6、門磁開關和電子插鎖（雙門互鎖）安裝在風淋門門框的中間位置，拆開電鎖面部螺絲即可檢修維護；
7、安裝閉門器本體時，調速閥面向門鉸鏈，且閉門時讓門在閉門器的作用下自由關閉，請勿另加外力，否則將可能損壞閉門器。
五、風淋門常見故障及應急維護措施
1、風淋門運行吹淋時若可以打開;即鎖舌未完全進入鎖孔；
2、門出現自鎖或吹淋不停機、開門進入感應區不吹淋;即程序已被錯誤操作而亂，請關總電源后再重新按程序正常啟動。
3、此設備安裝后須派專業電工參與安裝、調試及驗收；
4、此設備維護、維修須由參與安裝、調試及驗收專業電工完成，其它人員未經許可不可以任何理由操作面板按鈕及拆開面板操作；
5維護后須保留設備原配件，并及時用酒精擦拭、清理部件；

六、風淋門使用操作指南
A程序:
進門（由外內走）：打開外門，內門通電自鎖，風淋門照明燈點亮，風淋門后，關上外門，系統則語音提示:人或物進入感應區內,當系統檢測到感應區內有人或物時,系統自動進入吹淋程序:內外門自動鎖定，風機啟動開始風淋，系統在預定的時間內開始倒計時，器（孔板）即可進行風機檢修、維護；光電感開關，安裝在風淋門主箱的下方，如需更換必須先拆開回風過濾器（孔板）方向進行；
風淋結束后需3秒鐘后(注意:此時切勿強迫開門,以免損門的結構)方可推開內門,外門則自動鎖鎖，人出門后，再關上門，系統返回初始狀態，等待下一次使用；
1、如系統在3秒內檢測不到風淋門有人，系統返回待機狀態
（紅外檢測繼續工作）；
2、在風淋完成，內門解鎖后，里面的人在5秒內沒有離開風淋門，系統自動返回待機狀態。
B程序:
出門（由內外走）：打開內門，外門上電鎖，風淋門照明燈點亮，關上內門,進入風淋門，系統開始檢測感應區內是否有人或物；如檢測有人或物，內外門解鎖，可以任意選擇內門或外門出去，人出門后，再關上門，系統返回初始狀態；
1、如系統在3秒內檢測不到風淋門有人，系統返回初始狀態；
2、在出門過程中，如系統檢測到有人或物已進入風淋門，在內外門解鎖后，里面的人5秒內未離開風淋門，系統自動返回初始狀態；
C程序:
手動按鍵：內外門關閉時，按下手動按鍵，系統即轉入風淋過程
1、明燈點亮后，4分鐘內沒有被再次觸發，則自動熄滅。
2、風淋門照明按鍵：使用風淋門照明按鍵可在任何時候開關風淋門內照明燈；
3、急停按鍵：當按下急停按鍵，紅色急停指示燈亮，斷開所有輸出點的電源，再次按下時，系統恢復到初始狀態。
4、上調、下調按鍵：在使用中通過上下調按鍵調節風淋延時時間(系統運行時禁止調節)，調節范圍（10-99秒），調節時間由數碼管顯示出來；
