PLC智能風淋室工作模式參考流程

2020-03-14 21:11:59

PLC智能風淋室工作模式參考流程：

為了讓大家更好的操作風淋室，筆者細心整理了一下有關PLC智能風淋室工作模式參考流程，希望能幫到大家。

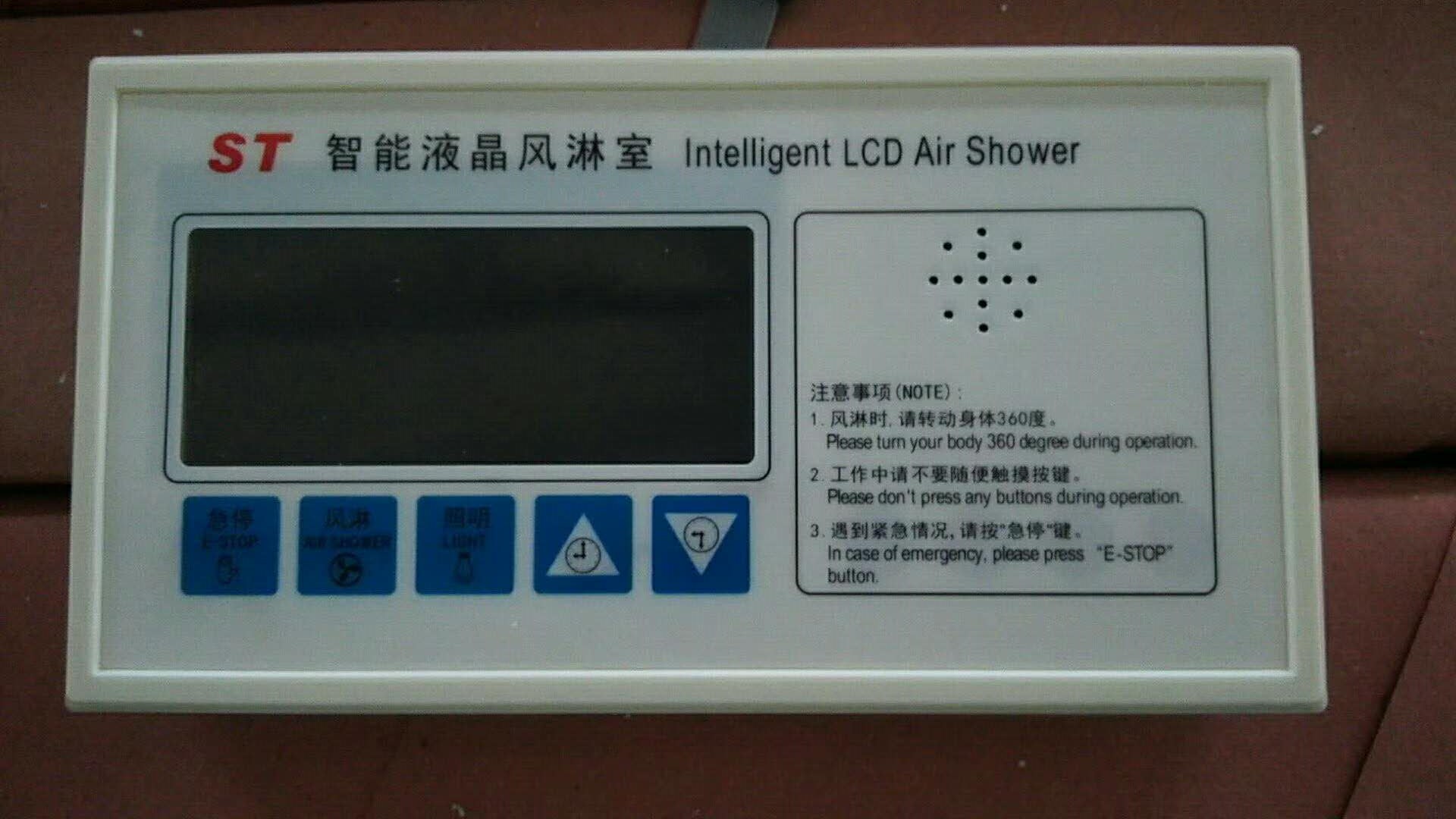

風淋室電路板主板顯示A門代表風淋室進門，B門代表風淋室內門

風淋室電路板主板顯示A門代表風淋室進門，B門代表風淋室內門

PLC智能風淋室工作模式參考流程1>>風淋室PLC系統上電自檢。

PLC智能風淋室工作模式參考流程2>>A、B門狀態檢測。A、B門開狀態→延時5S→聲音報警→A、B門狀態重復自檢。

PLC智能風淋室工作模式參考流程3>>A、B門關閉狀態下系統初態處理→A、B門雙鎖→強制定時風淋→A、B門解鎖→進入正常風淋工作狀態。

PLC智能風淋室工作模式參考流程4>>員工進出系統工作：
PLC智能風淋室工作模式參考流程5>>員工A門進

1：A、B門狀態檢測→A、B門雙鎖→紅外檢測定時風淋→A、B門解鎖→員工B門出→A、B門狀態檢測→返回Ⅳ。

2：A、B門狀態檢測→A、B門雙鎖→紅外檢測定時風淋→A、B門解鎖→員工A門出→A、B門狀態檢測→A、B門雙鎖→強制定時風淋→A、B門解鎖→返回Ⅳ。

PLC智能風淋室工作模式參考流程6>>員工B門進

1：A、B門狀態檢測→員工A門出→A、B門狀態檢測→A、B門雙鎖→強制定時風淋→A、B門解鎖→返回Ⅳ。

2：A、B門狀態檢測→員工B門出→A、B門狀態檢測→返回Ⅳ。
